На стенде измеряют углы установки колёс по всем осям, отдельно смотрят люфты и геометрию балок, затем регулируют тяги и подтверждают результат повторным замером и пробной поездкой.
Зачем грузовику развал-схождение
Развал-схождение грузовых автомобилей считают одной процедурой, хотя это два разных угла, и проверяют их вместе. Развал, схождение и кастер определяют, как шина ложится на дорогу. Развал — наклон колеса к вертикали. Схождение — разница расстояний между передними и задними точками колёс одной оси: если колёса смотрят внутрь, схождение положительное, наружу — отрицательное. Кастер — наклон оси поворота, который помогает рулю возвращаться в нулевое положение. У грузовика к этим углам добавляется взаимное положение осей: ось, стоящая под углом к раме, уводит машину в сторону даже при идеальных передних углах.
Конструкция грузовой подвески ограничивает набор регулировок. При неразрезной балке развал и кастер заданы геометрией балки, поворотных кулаков и шкворней — их проверяют, но не крутят. Схождение меняют длиной боковых тяг. У моделей с независимой подвеской, которая встречается у MAN, IVECO и Renault, появляются эксцентрики и регулировочные шайбы, поэтому мастер сначала смотрит руководство по конкретной модели: универсальной схемы для всех машин нет.
Последствия сбитых углов накапливаются постепенно. Шина стирается быстрее и неравномерно, растёт сопротивление качению, машина хуже держит прямую, на мокром покрытии удлиняется тормозной путь, а электронные системы стабилизации получают искажённую картину поведения колёс. Водитель постоянно подруливает и устаёт. Для парка это ещё и повышенный расход топлива, и неравномерная нагрузка на оси.
Полуприцеп живёт по тем же правилам, но со своими особенностями. У него несколько осей, тележка, собственные тяги и допуски. Перекос осей прицепа проявляется не только износом шин: страдают ступичные подшипники, тормозные механизмы и сцепное устройство. Геометрию прицепной техники проверяют отдельной работой.
Плановая проверка имеет смысл и без жалоб — например, при постановке машины на учёт в парке или после покупки б/у техники. История ремонтов у такого грузовика обычно неизвестна, а погнутая тяга или заменённая «по месту» деталь проявляются через несколько месяцев износом шин. Замер даёт точку отсчёта: понятно, какие углы в норме, а что требует внимания. Для парка из нескольких машин это ещё и способ сравнивать состояние техники между собой.
Признаки неправильного схождения
Поводом приехать на стенд служат конкретные симптомы:
- руль стоит не по центру при движении прямо;
- машину уводит в сторону на ровной дороге при свободном руле;
- шины передней оси стираются с внутренней или наружной кромки;
- на протекторе появилась «пила» — зубцы, направленные в одну сторону;
- после ремонта подвески, рулевого или замены тяг поведение машины изменилось;
- грузовик стал чувствительнее к колеям и хуже выходит из поворота;
- на скорости появилась вибрация, которой раньше не было.
| Что видно | Частая причина | Что проверяют |
|---|---|---|
| Шина стёрта по внутренней кромке | Схождение или развал вне допуска | Углы, люфты, геометрию балки |
| Шина стёрта по наружной кромке | Положительное схождение | Тяги, сошку, длину тяг |
| «Пила» по протектору | Сбитое схождение | Схождение по всем осям |
| Пятнистый износ | Дисбаланс, биение диска, подклинивание тормоза | Балансировку, диск, тормозные механизмы |
| Увод в сторону | Развал или кастер, перекос оси, разное давление | Углы, давление, положение осей |
| Руль повёрнут при прямой езде | Разная длина тяг, погнутая сошка | Рулевой механизм и тяги |
Не каждый увод объясняется геометрией. Причиной бывают разное давление в шинах, изношенная покрышка с одной стороны, подклинивающий тормозной механизм или люфт в рулевом. Стенд показывает углы, но диагноз ставят после проверки люфтов, тормозов и состояния шин.
Передняя и задняя оси изнашиваются по-разному, и по картине износа можно примерно понять, где искать причину. Передние колёса сильнее реагируют на схождение и развал: они первыми принимают удары и поворачивают. Задняя тележка чаще страдает от перекоса осей и разной окружности сдвоенных шин. Если износ появился только на одной оси, мастер смотрит именно её геометрию и крепление.

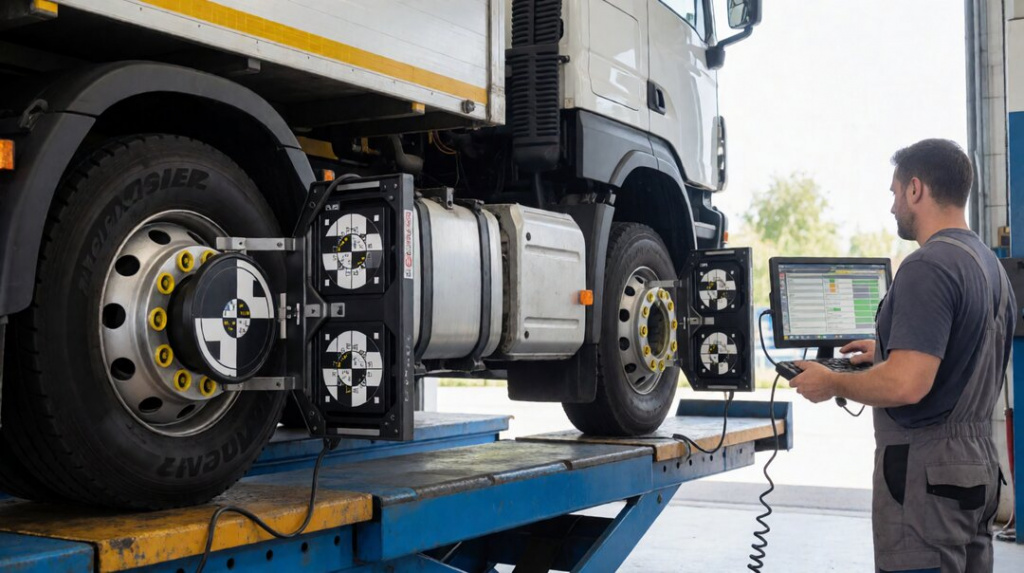

Стенд: как проходит проверка
Грузовой стенд отличается от легкового размерами платформы, диапазоном измеряемых углов и способом крепления мишеней. Современные комплексы считают углы бесконтактно по мишеням на дисках, поэтому диск должен быть чистым, а мишень — сидеть без перекоса. Перед замером мастер проверяет давление, износ и биение диска: на кривом диске любой результат получится с погрешностью.
Порядок работы на стенде выглядит так:
- Приёмка машины, уточнение жалоб и истории ремонтов.
- Проверка давления и состояния шин, осмотр дисков.
- Диагностика люфтов в рулевом, шкворнях, наконечниках, подшипниках ступиц.
- Замер углов установки колёс по всем осям.
- Дефектовка: что регулируется, что придётся ремонтировать или менять.
- Регулировка и контрольный замер.
- Пробная поездка и проверка положения руля.
Проверка люфтов идёт до замера. Если шкворень, наконечник тяги или подшипник ступицы болтается, регулировка не даст результата: углы «уплывут» после первых километров. Сначала устраняют механическую неисправность, затем выставляют геометрию.
Некоторые производители предписывают проверять углы при определённой загрузке или с балластом. Это уточняют по руководству конкретной модели: у пустого грузовика и у машины под нагрузкой положение подвески различается, а значит, различаются и показания стенда.
Как подготовить грузовик к стенду
Специальная подготовка не нужна, но несколько вещей сэкономят время. Давление в шинах доводят до нормы заранее, диски очищают от грязи, а из колёс убирают камни, застрявшие в протекторе. Если планируется регулировка, стоит проверить, что крепёж тяг не закис настолько, что гайку не стронуть с места.
Машину привозят с той загрузкой, с которой она обычно работает, если производитель не требует другого. Пустой тягач и тягач с полуприцепом дают разное положение подвески. О жалобах лучше рассказать до замера: мастер обратит внимание на конкретную ось и проверит связанные с ней детали. После ремонта подвески полезно взять с собой документы о замененных деталях — по ним проще понять, что могло сбить углы.
Регулировка
Начинают с задних осей. Их выставляют так, чтобы ось шла параллельно раме, а затем подгоняют передние колёса относительно уже выставленной задней оси. Если сделать наоборот, руль встанет ровно, а машина будет ехать боком, подъедая шины и нагружая подшипники.
Сход развал на грузовиках почти всегда включает проверку задней тележки: у тягачей и полуприцепов с двумя и тремя осями перекос даже в несколько минут даёт увод и «ступеньку» на шинах. Регулировка схождения колёс грузовых автомобилей поэтому начинается с рамы и осей, а не с рулевых тяг. У КАМАЗа регулировка схождения колёс сводится к длине боковых тяг и проверке шкворней: развал и кастер заданы балкой и поворотными кулаками, их только измеряют.
Регулировка схождения — это изменение длины боковых тяг. На машинах с пробегом муфты закисают, резьба срывается, болты ломаются. Тогда тягу снимают, разрабатывают резьбу или меняют. Иногда замена изношенной детали обходится дешевле, чем попытки вытянуть её до нужного размера.
После регулировки крепления затягивают по моменту из руководства производителя, ставят новые шплинты и контргайки. Мастер проверяет, что тяги не касаются других деталей, а ход руля не ограничен. Финальный шаг — повторный замер и пробная поездка: на ходу проверяют положение руля и отсутствие увода.
Отдельно стоит сказать про погнутые детали. После удара о бордюр или яму балка, сошка или поворотный кулак могут получить деформацию, которую не видно глазом. Стенд покажет, что угол не выводится в допуск, и тогда деталь меняют. Правка нагретого металла допустима только там, где производитель её разрешает.

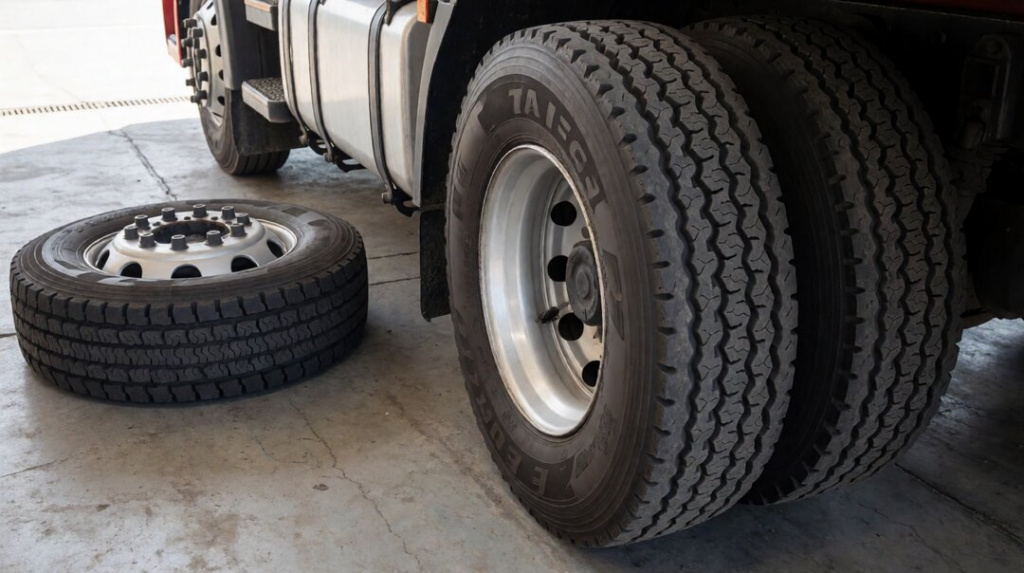

Износ шин
Рисунок протектора — самый честный индикатор геометрии. Пилообразный износ, при котором зубцы смотрят в одну сторону, обычно указывает на сбитое схождение. Односторонний износ связывают с развалом или с погнутой деталью подвески. Пятнистый износ появляется при дисбалансе, биении диска или подклинивающем тормозе. Диагональные полосы часто говорят о перекосе оси.
У сдвоенных колёс есть своя проблема — «ступенька». Она возникает, когда шины в паре имеют разную окружность из-за неодинакового давления или разной степени износа. Пара греется, быстрее стареет и разрушается. Поэтому при шиномонтаже полезно измерять окружность и подбирать покрышки в пару.
Схождение не исправит износ от недокачки. Если шина стёрта по обеим кромкам, причина в давлении, и никакая регулировка этого не изменит. То же с шинами, которые уже отработали свой ресурс: геометрия продлит им жизнь, но не вернёт протектор. Перед стендом имеет смысл проверить шины и при необходимости заменить их — об этом подробнее в материале про грузовой шиномонтаж.
Остаток протектора измеряют в нескольких точках по окружности и по ширине. Разница между внутренней и наружной кромкой показывает, насколько неравномерно работает колесо. Если шины на оси стёрты примерно одинаково и до предела, геометрия тут ни при чём — пора менять комплект. Перестановка колёс с одной оси на другую помогает выровнять износ, но допустима только там, где производитель её разрешает и рисунок протектора это позволяет.
Цена и сроки
Цена на развал-схождение грузовых автомобилей зависит от числа осей и конструкции подвески: так расчёт понятен владельцу. Второй фактор — состояние крепежа, закисшие муфты и сорванная резьба добавляют работы. Регулируемые тяги на передней оси — один объём работ, проверка тягача с полуприцепом — другой. Закисшие муфты, сорванная резьба и необходимость замены деталей увеличивают время и стоимость.
Отдельная строка — сопутствующий ремонт. Если стенд показал люфт шкворня или износ наконечника, сначала меняют детали, потом регулируют углы. На полуприцепах часто добавляется работа по осям и тележке, которую выполняют на ремонте осей полуприцепов.
Диагностику в «Ремсервисе» проводят в день обращения. Срок регулировки зависит от загрузки цеха, наличия запчастей и состояния крепежа. Точную цену называют по телефону после уточнения модели, числа осей и характера работ, а итоговую сумму согласуют после дефектовки.
В работу входит замер углов, дефектовка и регулировка в пределах, которые допускает конструкция. Замена изношенных тяг, наконечников, шкворней и подшипников считается отдельно, как и ремонт осей полуприцепа. Иногда после замера выясняется, что регулировать нечего: детали изношены настолько, что сначала нужен ремонт. Об этом мастер говорит до начала работ, чтобы решение о сумме принимал владелец.
Записаться на проверку геометрии можно по телефону +7 927 778 95 98. Сервисный центр работает в Тольятти на ул. Южное шоссе 24, стр. 3, ежедневно с 8:00 до 20:00, обед с 12:00 до 13:00. Вторая площадка — ул. Коммунальная 27, стр. 3. Контакты и схема проезда есть на странице контактов.
Частые вопросы
Как часто нужно делать развал-схождение на грузовике?
Периодичность указывает производитель в руководстве по ремонту, и она зависит от модели и условий работы. Практический ориентир — после удара, ремонта подвески или рулевого, замены тяг, а также при появлении симптомов: увода, кривого руля, неравномерного износа шин. Для техники, которая постоянно ходит по плохим дорогам, проверку делают чаще, чем для машин на трассе. Если шины стираются ровно, руль стоит прямо и уводов нет, внеплановый визит не нужен.
Можно ли отрегулировать только переднюю ось?
Передние колёса выставляют относительно задней оси, поэтому сначала проверяют заднюю. Если она стоит с перекосом, регулировка только переда даст ровный руль и боковое движение машины. Иногда объём работ действительно ограничивается передней осью, но решение принимают после замера всех осей. У полуприцепа отдельно смотрят тележку и положение осей относительно рамы. На тягаче с независимой подвеской набор регулировок шире, поэтому перечень работ может отличаться.
Почему после ремонта подвески нужен стенд?
Любая замена тяги, наконечника, сошки, пневмоподушки или деталей балки меняет положение колёс. Даже если новые детали встали «по меткам», допуски накапливаются, и схождение уходит из диапазона. Стенд после ремонта подтверждает, что углы вернулись в норму, а машина едет прямо. Экономить на этой проверке не стоит: ошибка проявится износом шин через несколько тысяч километров.
Машину ведёт в сторону, а углы в норме. Почему?
Причины бывают вне геометрии: разное давление в шинах, покрышка с другим износом, подклинивающий тормозной механизм, люфт в рулевом или деформация рамы. Влияет и неравномерная загрузка. Мастер проверяет эти версии до и после стенда. Если углы в допуске, а увод остался, ищут причину в тормозах, шинах и состоянии рамы. Бывает, что шина потеряла форму после удара или ремонта и тянет машину в сторону при формально нормальных углах.
Нужно ли проверять геометрию полуприцепа?
Да, если на его шинах появился неравномерный износ, тележка идёт с перекосом или прицеп плохо держит прямую. У прицепа свои оси, тяги и допуски, поэтому проверку выполняют отдельно от тягача. Перекошенные оси нагружают подшипники и тормоза, а также увеличивают расход топлива. Работы по ходовой прицепа описаны в статье про ремонт полуприцепа.
Можно ли ехать со сбитым схождением?
Технически машина поедет, но каждый километр будет съедать ресурс шин и нагружать подшипники. На мокрой дороге ухудшается устойчивость, а на длинной дистанции растёт утомляемость водителя. Если симптомы появились в рейсе, стоит снизить скорость и проверить давление и крепёж, а на базу вернуться и записаться на стенд. Ездить так месяцами невыгодно: комплект шин дороже проверки.
Сколько времени занимает проверка и регулировка?
Замер занимает меньше времени, чем регулировка. Если крепёж разработан и углы выводятся штатными тягами, работа проходит в один визит. Закисшие муфты, сломанные болты и необходимость замены деталей растягивают процесс и зависят от наличия запчастей. Точный срок мастер называет после осмотра и дефектовки. Если крепёж закис, иногда проще заменить тягу целиком, чем разрабатывать резьбу на месте.
Влияет ли давление в шинах на результат замера?
Да. Недокачанная шина меняет высоту профиля и положение кузова, а значит, и показания стенда. Поэтому давление проверяют и доводят до нормы до замера. Разное давление по сторонам даёт перекос, который легко принять за неисправность подвески. После регулировки давление тоже контролируют, чтобы результат не пришлось переделывать. На передней оси разница между сторонами ощущается сильнее всего, потому что колёса поворачивают.
Делают ли развал-схождение после ДТП или сильного удара?
Делают, но сначала проводят дефектовку. Удар может погнуть балку, сошку, поворотный кулак или раму, и тогда регулировка не поможет: повреждённую деталь меняют. Стенд в такой ситуации служит инструментом диагностики — он показывает, какой угол не выводится и где искать деформацию. После замены деталей процедуру повторяют. Если удар повредил балку или раму, сначала выполняют ремонт, а стенд становится финальной проверкой.
