Восстановление цапф осей BPW и SAF

Такой ремонт возвращает оси рабочую геометрию и позволяет обойтись новыми подшипниками вместо замены балки. Решение принимают после дефектовки: трещины и деформация делают восстановление бессмысленным.

Износ цапф

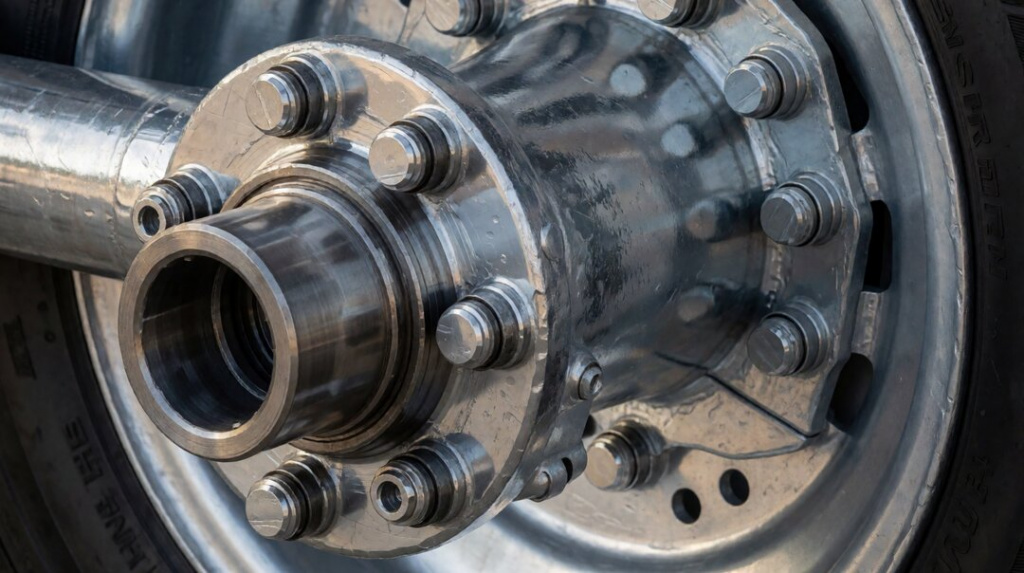

Цапфа — конец балки оси, на который садится ступица. На ней две посадочные шейки: под внутренний и наружный подшипники, между ними буртик, дальше идёт поверхность под сальник, резьба и крепёж. Внутри ступицы стоят подшипники, наружное кольцо каждого из них сидит на цапфе с натягом. Пока посадка плотная, кольцо не проворачивается и работает как единое целое с осью.

Износ начинается с ослабления натяга. Кольцо подшипника начинает микроперемещаться по шейке, металл истирается, появляется фреттинг — мелкая коррозия с характерным красно-бурым налётом. Дальше зазор растёт, ступица получает люфт, сальник перестаёт держать смазку, внутрь попадает вода и грязь. Шейка покрывается задирами, теряет круглость, на ней появляется выработка под сальником.

Причины износа обычно сочетаются. Перегруз оси, езда на изношенных подшипниках, неправильный натяг при сборке, повреждённый сальник, вода после мойки или брода, перегрев тормозного механизма. Иногда виновата несоосность: балка поведена, и нагрузка на подшипники распределяется неравномерно.

Признаки, с которыми приезжают на дефектовку:

• люфт колеса при покачивании на поднятой оси;
• гул или вой, который меняется при повороте и скорости;
• смазка на тормозном щите, диске или барабане;
• неравномерный износ шины по внутренней или наружной кромке;
• вибрация на скорости, иногда ошибка ABS из-за загрязнённого датчика;
• следы перегрева — посиневший металл, запах горелой смазки.

Люфт опасен не только износом шины. Разбитая цапфа может закончиться разрушением подшипника в дороге, заклиниванием колеса или потерей ступицы. Поэтому осмотр ходовой части полуприцепа стоит делать не по регламенту «когда загудит», а при каждой замене колодок и перед длинным рейсом.

Восстановление или замена

Выбор между ремонтом и заменой определяют состояние балки и запас по ремонтным размерам. Восстановление возможно, когда металл цапфы цел, трещин нет, а износ укладывается в размеры, предусмотренные каталогом оси. Тогда цапфу наплавляют, протачивают и шлифуют, а ступицу собирают на подшипниках ремонтного размера или с ремонтными втулками.

Замена нужна в нескольких случаях. Трещина в переходе от цапфы к балке, сильная деформация, глубокая коррозия, повреждение резьбы и посадочных мест крепления, износ за последний ремонтный размер. Сюда же относится ситуация, когда балка повреждена ударом и геометрия оси нарушена: восстанавливать отдельную шейку при кривой оси нет смысла.

У восстановления есть практическое преимущество. Балка остаётся на месте, вместе с ней сохраняются кронштейны, тормозная камера, рычаги и трубки. Не нужно резать и приваривать элементы подвески, подбирать ось по типоразмеру и ждать поставку. Для парка, который работает, это часто важнее, чем разница в цене деталей.

Минус один: качество восстановления целиком зависит от точности механообработки. Посадочные поверхности должны получить правильный диаметр, круглость и биение, иначе новый подшипник повторит судьбу старого. Поэтому наплавку и проточку делают на оборудовании, которое позволяет выдержать допуски, а не «на глаз» в полевых условиях.

Отдельно стоит разобрать частый вопрос: можно ли обойтись заменой подшипников, если шейка уже повреждена. Иногда владелец привозит ступицу с новым комплектом и просит «только перепрессовать». Если на цапфе есть выработка или кольцо проворачивалось, новый подшипник сядет на неровную поверхность, натяг окажется неравномерным, и узел выйдет из строя в короткий срок. В такой ситуации дешевле сразу восстановить посадку, чем дважды платить за разборку и детали.

Бывает и обратная ошибка — восстанавливать ось, которую проще заменить. Если балка поведена после удара, на ней есть трещины у кронштейнов или износ вышел за последний ремонтный размер, наплавка одной цапфы не даст устойчивого результата. Честная дефектовка в таком случае заканчивается рекомендацией искать ось, а не предложением сделать «ещё немного поработает».

Наплавка и проточка

Работа идёт по шагам, и пропуск любого из них сказывается на результате.

1. Разборка и очистка. Снимают колесо, тормозной барабан или диск, ступицу, подшипники и сальник. Ось очищают от грязи и смазки, чтобы дефектоскопия и сварка шли по чистому металлу.

2. Дефектовка и обмер. Каждую шейку промеряют в нескольких сечениях и плоскостях, оценивают овальность, конусность и выработку под сальником. Проверяют биение цапфы относительно оси балки и второй цапфы, состояние резьбы, буртика и отверстий. Трещины ищут магнитопорошковым или капиллярным методом, особенно в переходе к балке.

3. Наплавка. Изношенные поверхности наплавляют с подогревом и контролем температуры, чтобы не повредить металл балки и не получить поры. Наплавляют не только шейки под подшипники, но и поверхность под сальник, при необходимости восстанавливают буртик и резьбу. Наплавленный слой должен быть плотным, без раковин и шлаковых включений.

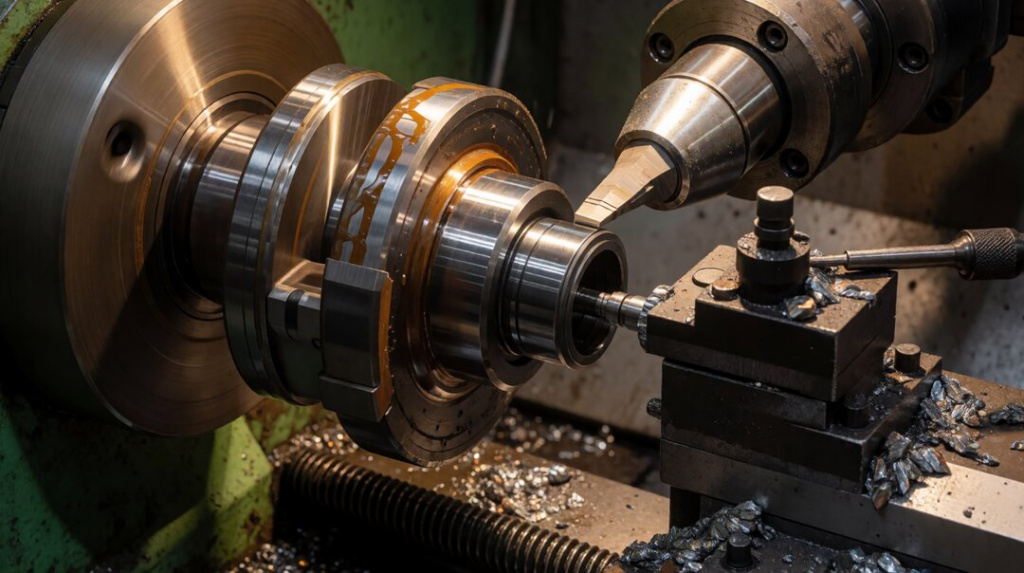

4. Черновая и чистовая проточка. Наплавлять «с запасом» и сразу выводить размер нельзя: слой получается неравномерным. Сначала снимают основную часть припуска, затем переходят к чистовой обработке, оставляя металл под шлифовку.

5. Шлифовка и полировка. Посадочные поверхности шлифуют до нужного диаметра и шероховатости. Шейку под сальник полируют: грубая поверхность быстро изнашивает рабочую кромку манжеты и начинает пропускать смазку. Переходы выполняют плавными, без острых кромок.

6. Контроль. Проверяют диаметры, овальность, конусность, биение посадочных поверхностей и торца буртика, состояние резьбы. Полезно проконтролировать твёрдость наплавленного слоя: слишком мягкий металл быстро сотрётся под кольцом подшипника.

7. Сборка. Ставят новые подшипники и сальник, регулируют натяг и осевой люфт по руководству оси, закладывают смазку, затягивают крепёж с нужным моментом. После сборки колесо должно вращаться без заеданий и без ощутимого люфта.

Для осей BPW и SAF действует важное правило: размеры и комплектация берутся из каталога конкретной модели. У этих производителей есть ремонтные размеры шеек и соответствующие комплекты подшипников, а иногда применяются ремонтные втулки. Подбирать деталь «по диаметру, похожему на прежний» нельзя: посадка с неверным натягом приводит к провороту кольца и повторному износу.

Если кроме цапф требуется восстановление других поверхностей полуприцепа, работы ведут на участке механической обработки деталей. Общий порядок ремонта ходовой описан на странице ремонта осей полуприцепов.

Допуски

Требования к цапфе задаёт производитель оси. В руководстве по ремонту BPW и SAF указаны номинальные и ремонтные диаметры, допустимые овальность и конусность, биение посадочных поверхностей, требования к шероховатости и посадке подшипников. Эти значения нельзя переносить с одной модели на другую: у разных серий оси толщина цапфы и размеры подшипников отличаются.

Что проверяют после обработки:

• диаметр каждой посадочной шейки;
• овальность и конусность;
• биение шеек относительно оси балки;
• торцевое биение буртика, который ограничивает подшипник;
• шероховатость под подшипник и под сальник;
• плавность перехода от цапфы к балке;
• состояние резьбы и посадочного места крепежа.

Отдельный параметр — натяг подшипника. Слишком слабый даёт проворот кольца и фреттинг, слишком сильный ведёт к задирам и разрушению при нагреве. Натяг обеспечивается точностью диаметра, поэтому «плюс-минус полмиллиметра» здесь не работает: этого достаточно, чтобы узел вышел из строя.

Шероховатость важна не меньше размера. Под подшипником грубая поверхность уменьшает фактическую площадь контакта, и кольцо начинает работать с микропроскальзыванием. Под сальником грубая шейка работает как напильник: манжета изнашивается за короткий срок, и смазка уходит на тормоз.

Цена

Стоимость восстановления зависит от количества осей и цапф, степени износа и объёма наплавки. Если изношены обе шейки и поверхность под сальник, работы больше, чем при одной повреждённой шейке. В расчёт входят разборка и сборка ступиц, дефектовка, наплавка, проточка, шлифовка, контроль, а также детали: подшипники, сальники, крепёж, смазка.

Цену в «Ремсервисе» называют после дефектовки, когда видно состояние цапф и понятно, какой ремонтный размер доступен. По телефону можно получить ориентир, если назвать модель оси и симптом: люфт, гул, следы смазки на тормозе. Точная сумма зависит от комплектации и наличия деталей, поэтому до разборки её никто не назовёт честно.

Срок определяется загрузкой цеха и поставкой подшипников. Распространённые размеры обычно есть в наличии, редкие комплекты приходится заказывать. Дефектовку выполняют в день обращения, а дальнейший график согласуют после осмотра: важно понять, хватит ли запаса металла под ремонтный размер или ось придётся менять.

Ошибки

• Проточка без наплавки. Шейку стачивают до произвольного диаметра, чтобы убрать задиры, и ставят подшипник с неправильным натягом. Узел выходит из строя быстрее, чем до ремонта.
• Размер не по каталогу. Подбирают подшипник по фактическому диаметру, игнорируя ремонтные размеры BPW или SAF. Посадка получается случайной.
• Наплавка без контроля температуры. Перегрев меняет свойства металла, появляются поры и трещины, а балка рядом с цапфой теряет прочность.
• Отсутствие проверки биения. Даже правильно обработанная шейка при кривой оси работает с перекосом. Подшипник изнашивается неравномерно, сальник течёт.
• Грубая шейка под сальник. Экономия на полировке оборачивается течью смазки и загрязнением тормозного механизма.
• Сборка с грязью и старым крепежом. Песок под подшипником и вытянутые болты сводят на нет всю точность обработки.
• Езда с люфтом до последнего. Разбитая цапфа может потребовать замены балки, тогда как ранний ремонт ограничился бы наплавкой.
